Vstavaná 7-pásmová anténa s vysokým ziskom PCB je doska plošných spojov, ktorá sa špeciálne používa v zariadení na rušenie dronov. Produkt je integrovaný do 7 radov a rôzne rady môžu fungovať pri viacerých príležitostiach, čo je produkt typu všetko v jednom. Používatelia vyberajú vhodný rozsah na základe skutočného objektu, rozsahy sa navzájom nerušia. Vysoký zisk a vysoký výkon môžu prenášať signál, signál sa ľahko zasekáva.

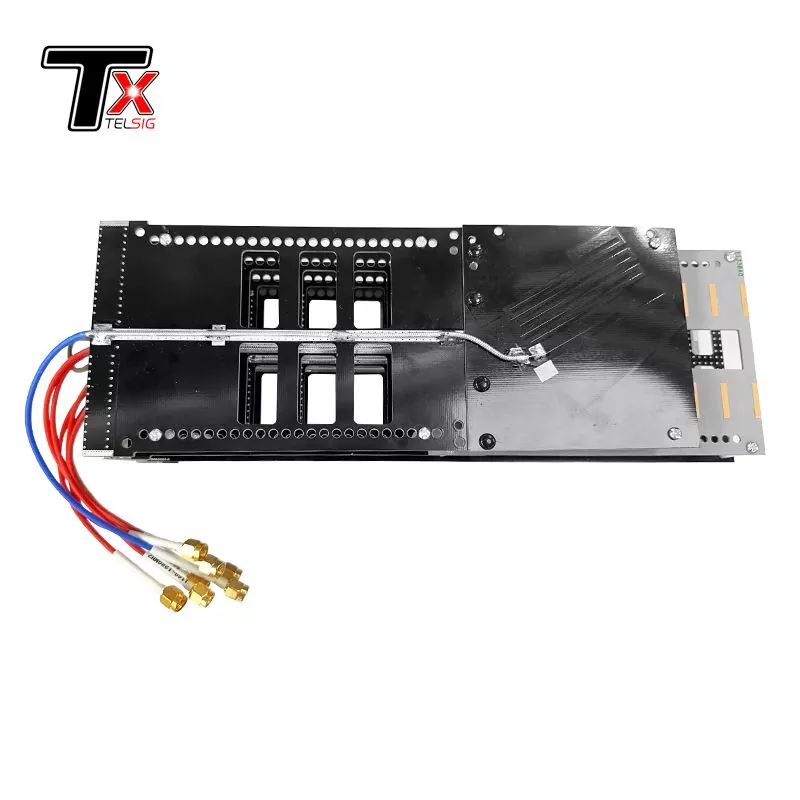

Úvod Vstavaná 7-pásmová anténa s vysokým ziskom PCB
Zabudovaná 7-pásmová anténa s vysokým ziskom PCB je vyrobená z materiálu PCB, má vysoký prenosový výkon rušiaceho signálu. Signál je silnejší ako bežná anténa, ktorú dron včas vráti. K dispozícii je 7 kombinovaných antén v rozsahu od 433 MHz do 5,8 GHz a 1 dBi až 17 dBi, ktoré možno navzájom kombinovať. Po pripojení zosilňovača sa odošle signál stlmenia.
Špecifikácia PCB Vstavaná 7-pásmová anténa s vysokým ziskom
Typ
Frekvencia
(individuálna objednávka)
Získajte
KSVN
Horizontálne
Šírka lúča
Vertikálne
Šírka lúča
433 MHz
428-438 MHz
1 dBi
≤1,5
75-90º
68-80º
900 MHz
803-930 MHz
5 dBi
72-88°
57-74°
1,2G
1160-1280 MHz
8 dBi
62-75º
55-68º
1,4/1,5/1,6G
1160-1620 MHz
8 dBi
55-75º
52-68º
2,4G
2400-2500 MHz
16 dBi
48-58º
27-38º
5,2G
5100-5350 MHz
17 dBi
35-45º
27-38º
5,8G
5700-5900 MHz
17 dBi
35-45º
27-38º
Pomer spredu a zozadu
≥18 dB
Vstupná impedancia
50Ω
Maximálny vstupný signál
50 W
Typ vstupného konektora
086 kábel 7ks*SMS-J
Rozmery (D*Š*V)
284 * 97,5 * 60 mm
Hmotnosť antény (kg)
0,35 kg
Prevádzková vlhkosť (%)
10 % – 95 %
Farba povrchu
Čierna farba
Prevádzková teplota (ºC)
-40-65º
Výhody PCB vstavaná 7-pásmová anténa s vysokým ziskom
* 7-pásmovú anténu s vysokým ziskom je možné prispôsobiť
* Jemný a vynikajúci dizajn, vhodný na prenášanie
* Zlepšenie prenosu signálu a účinnosti
* Smerová anténa, dobre nasmerovaná na dron
* Ochrana proti prehriatiu je odolnejšia
* Všetko v jednom, vysoký pomer výkon/cena
Oznámenia o 7-cestnej anténe PCB s vysokým ziskom
*Nepoužívajte pri teplotách nad 65 ºC
* Pred použitím sa musí otestovať
* V prípade akýchkoľvek otázok kontaktujte špecialistu
*Použitie dodatočného zosilňovača poskytuje lepší efekt
*Maximálna VSWR≤1,5
Hot Tags: Vstavaná 7-cestná anténa s vysokým ziskom PCB, výrobca dodávateľa v Číne
