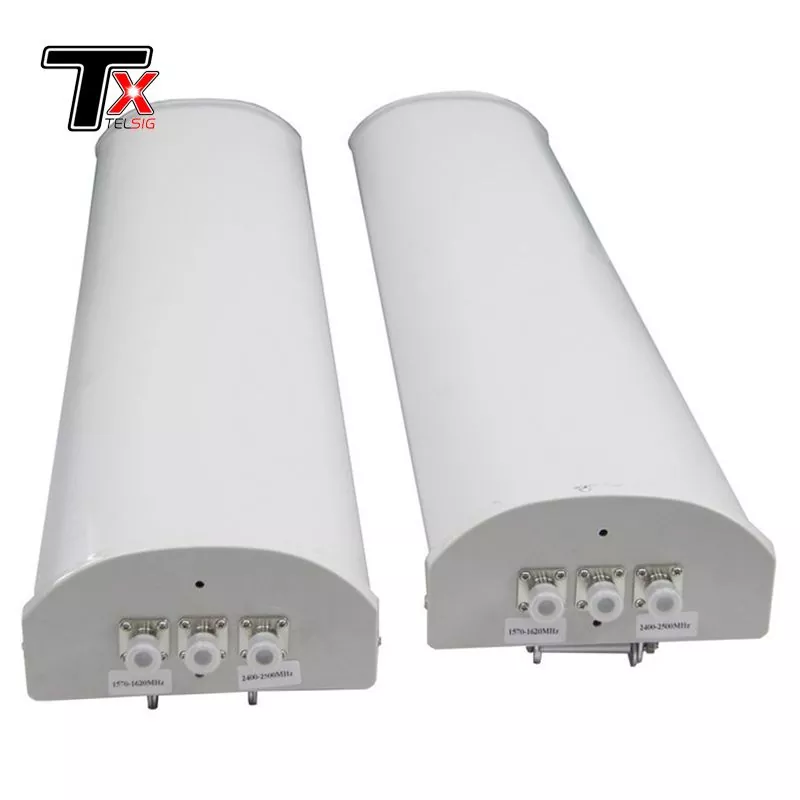

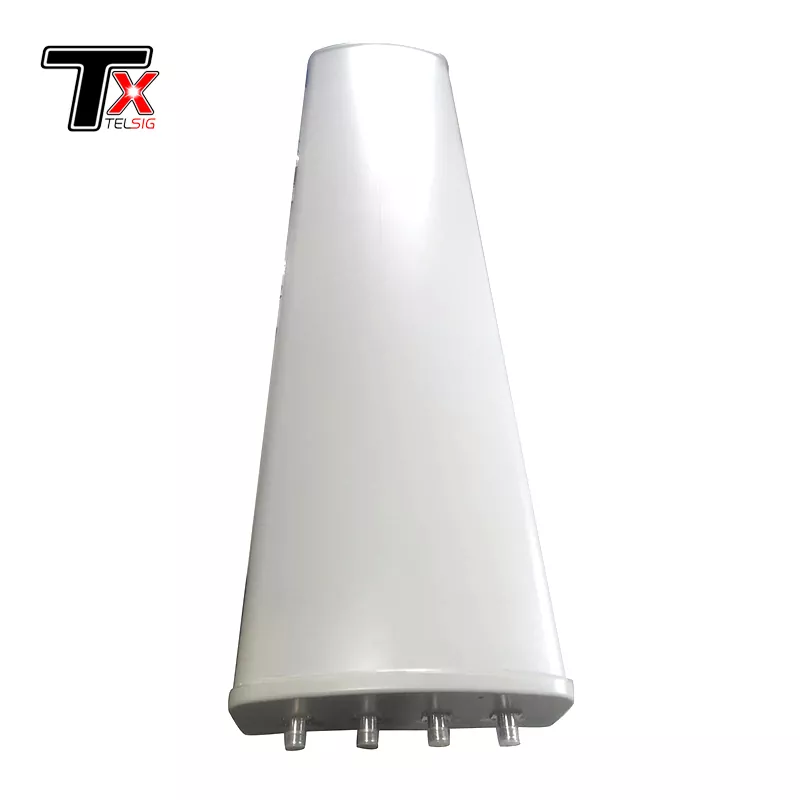

Dvojfrekvenčná panelová anténa s vysokým ziskom používa N konektor, hmotnosť 6,5kg, vysoký zisk 17dBi, maximálny výkon dosahuje 100W. Ide o smerovú anténu, ktorú je možné v závislosti od bezpečnostnej zóny inštalovať pod ľubovoľným uhlom. Široko používaný vo vláde, väzení, armáde a ďalších kľúčových oblastiach. Spodné dva konektory môžu prenášať 2-pásmový rušiaci signál, napríklad 2,4G, 2,5G. Anténu je možné prispôsobiť pre prácu s rôznymi typmi dronov.
|
Elektrické charakteristiky |
|
|
frekvenčný rozsah |
2400-2500/5150-5850 MHz |
|
Príjem (dBi) |
15/17±1 dBi |
|
KSVN |
≤1,5/≤1,8 |
|
Polarizácia |
Vertikálne |
|
Horizontálna šírka lúča (0º) |
90±5º |
|
Šírka vertikálneho lúča (0º) |
15±5º/7±5º |
|
Predný a zadný pomer (dB) |
23≥ |
|
Intermodulácia (dBm) |
（2@37dBm）≤-107dBm |
|
Sklon elektrického výkonu (0º) |
0ºº |
|
Vstupná impedancia（Ω） |
50Ω |
|
Maximálny príkon (W) |
100 W |
|
Typ vstupného konektora |
2*N-K |
|
Ochrana pred bleskom |
DC zem |
|
Mechanické vlastnosti |
|
|
Rozmery, mm (výška/šírka/hĺbka) |
900*280*80mm |
|
Veľkosť balenia (mm) |
975 * 345 * 175 mm |
|
Hmotnosť antény (kg) |
6,5 kg |
|
Menovitá rýchlosť vetra (m/s) |
60 m/s |
|
Prevádzková vlhkosť (％) |
10-95 |
|
Materiál |
UPVC |
|
Prevádzková teplota (ºC) |
-30-70º |
|
Spôsob inštalácie |
Montáž na tyč |
|
Montážny materiál (mm) |
30～￠75 ￠ |
|
Mechanický sklon (º) |
0-10º |
* 2-frekvenčný konektor vyžaruje rušivý signál efektívnejšie
* Použitie PVC materiálu je vhodnejšie pre vonkajšie použitie
* Nastavením kódu nastavenia svorky je možné nastaviť uhol sklonu
*Anténa s vysokým ziskom zosilňuje rušivý signál
*Ochrana pred bleskom môže fungovať v extrémnych poveternostných podmienkach
*Pri ich používaní musíte mať dobrý zrak
*Všetky konektory musia byť priskrutkované pomocou zariadenia na rušenie dronu
*Pri používaní neprekračujte maximálny výkon antény
*Pri práci používajte vhodné chladenie
*Nainštalujte vo vhodnej výške
